 Prosedur Penyambungan Fiber Optik dengan Splicer

1. 1. Jaringan Akses Fiber Optik
2. 2. Lingkup Materi 1. Pengantar penyambungan kabel serat optik. 2. Fusion splicing (penyambungan dengan metode peleburan). 3. Peralatan dan material dalam penyambungan fiber optik 4. Pengenalan Sarana sambung kabel (SSK).
3. 3. a. Umum  Pada jaringan kabel fiber optik, tempat yang paling rawan gangguan terletak pada titik sambung. Penyebabnya adalah masuknya air ke dalam closure.  Berdasarkan pengamatan dalam kurun waktu 5 s/d 10 tahun karakteristik kabel menurun yang disebabkan oleh kualitas dari sambungan.  Oleh sebab itu pelaksanaan penyambungan kabel serat optik harus dilakukan sesuai dengan prosedur dan petunjuk pelaksanaan penyambungan.  Ada dua pekerjaan penting dalam penyambungan, yaitu :  penyambungan serat optik  penggunakan sarana sambung kabel/SSK (Joint Closure).  Dalam modul ini hanya akan dijelaskan secara ditail tentang penyambungan fiber optik menggunakan fusion splicer. 1. Pengantar Penyambungan Kabel Fiber Optik
4. 4.  Pemotongan kabel fiber optik  Pengupasan coating  Pembersihan serat  Pemotongan core/cladding  Penyambungan serat dengan fusion splicer  Kualitas bahan serat b. Faktor-faktor yang mempengaruhi kualitas penyambungan c. Hal-hal yang harus diperhatikan dalam penyambungan  Penyambungan kabel serat optik harus sesuai prosedur.  Penggunaan peralatan dan material harus benar.  Pemasangan sarana sambung kabel harus sesuai petunjuk pelaksanaannya.  Pengetesan harus dilaksanakan setelah selesai penyambungan.
5. 5. Diameter core tidak sama Diameter core tidak center Permukaan fiber tidak rata Sumbu fiber tidak sejajar Penyimpangan sudut Ujung fiber jauh core cladding core cladding d. Rugi-rugi Penyambungan
6. 6. a. Teknik penyambungan serat optik secara permanen dan untuk menghasilkan rugi-rugi penyambungan kecil harus memakai fusion splicer. b. Bagian bagian fusion splicer : 1) Struktur fusion splicer. 2) Proses fusion splicing. 3) Kualitas sambungan. 4) Kesalahan dalam penyambungan 5) Pemeliharaan fusion splicer. 2. Fusion Splicing
7. 7. 1) Struktur Fusion Splicer  V groove (Alur V) dan klem, tempat meletakkan core yang akan disambung.  Mikro positioned dan sensor, pengatur posisi core yang akan disambung.  Elektroda, bagian dari fusion splicer yang berfungsi untuk melebur dalam proses penyambungan.  Sistem sensor yang berisi kaca dan lensa. Fungsi dari masing masing elemen pada struktur fusion splicer ini bekerja secara sistem dan dalam satu kesatuan yang terintegrasi sehingga memungkinkan terjadinya proses penyambungan. Penjelasan :
8. 8. 2) Proses Fusion Splicing a. Pemasangan protection sleeve (pelindung sambungan) b. Pengupasan coating. c. Pembersihan fiber optik. d. Pemotongan serat. e. Pemasangan serat pada alur V (V-groove). f. Melakukan proses b –sd- e untuk core pasangan g. Membuat sejajar serat dan fusion splicing. h. Penyambungan fiber optik, i. Mengecek hasil sambungan. j. Pemanasan protection sleeve (pelindung sambungan).
9. 9. Tarik Stripper Fiber Holder Setel the holder geser Pengupasan coating Pemotongan serat. Stripper manual Hot stripper Pemotongan manual Pemotongan dengan menggunakan holder fiber holder cutter Penjelasan proses dalam gambar :
10. 10. Hasil pemotongan Kualitas pemotongan FiberAlur-V Fiber holder Penempatan serat pada alur V Penempatan core pada alur V

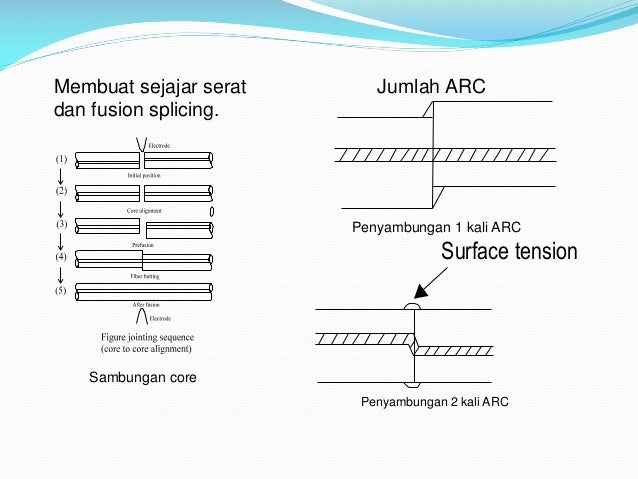

11. 11. Membuat sejajar serat dan fusion splicing. Jumlah ARC Sambungan core Penyambungan 1 kali ARC Penyambungan 2 kali ARC Surface tension

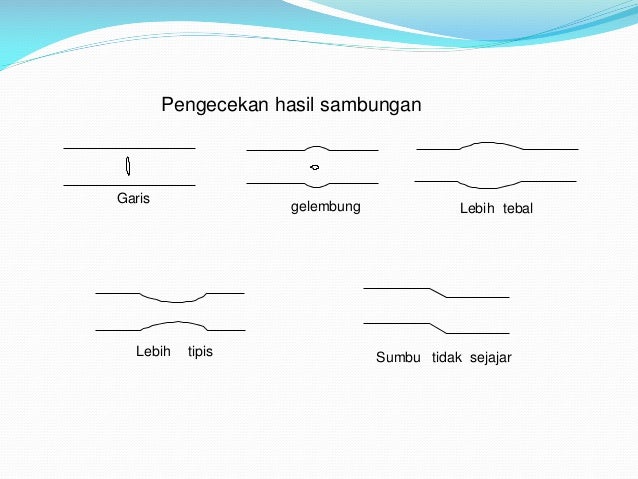

12. 12. Pengecekan hasil sambungan Garis gelembung Lebih tebal Lebih tipis Sumbu tidak sejajar

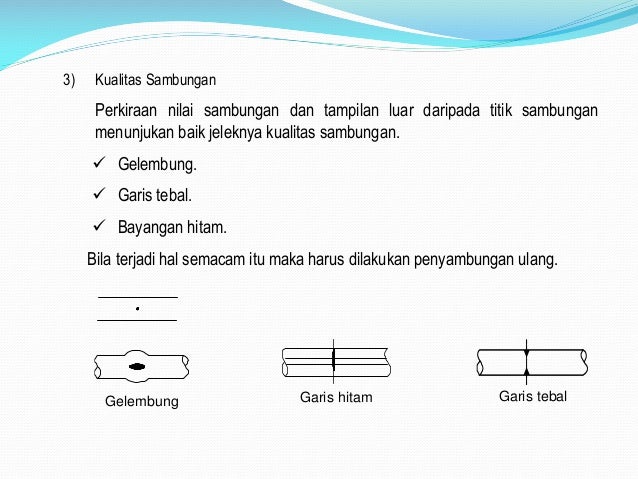

13. 13. 3) Kualitas Sambungan Perkiraan nilai sambungan dan tampilan luar daripada titik sambungan menunjukan baik jeleknya kualitas sambungan.  Gelembung.  Garis tebal.  Bayangan hitam. Bila terjadi hal semacam itu maka harus dilakukan penyambungan ulang. Gelembung Garis hitam Garis tebal
14. 14. 4) Kesalahan dalam penyambungan  Diameter tidak sama.  Ujung fiber tidak bulat.  Bagian yang disambung mengecil. Diameter tidak betul Ujung-ujung fiber tidak bulat Bagian yang disambung mengecil

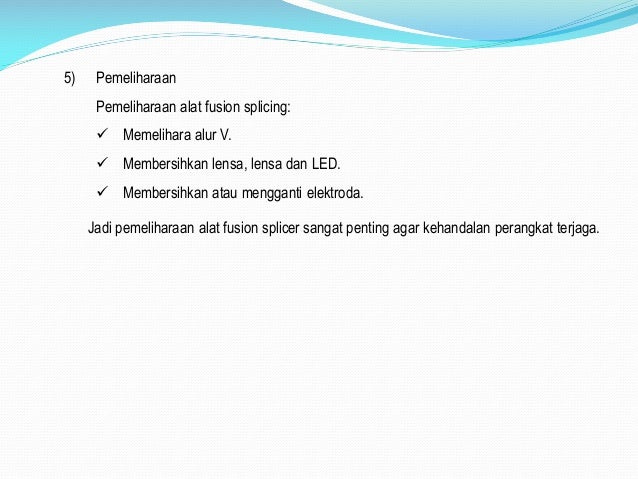

15. 15. 5) Pemeliharaan Pemeliharaan alat fusion splicing:  Memelihara alur V.  Membersihkan lensa, lensa dan LED.  Membersihkan atau mengganti elektroda. Jadi pemeliharaan alat fusion splicer sangat penting agar kehandalan perangkat terjaga.
16. 16. Material untuk penyambungan kabel serat optik dibagi menjadi 2, yaitu material khusus dan material umum. 3. Peralatan dan material dalam penyambungan fiber optik a. Peralatan khusus Fiber Stripper Sheath Cutter Fiber Cleaver Fusion Splicer Tube Cutter Lap Cutter Fiber Lock (mekanik)

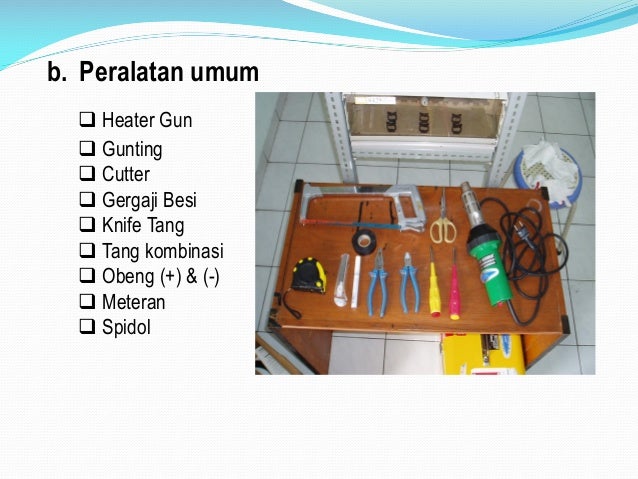

17. 17.  Heater Gun  Gunting  Cutter  Gergaji Besi  Knife Tang  Tang kombinasi  Obeng (+) & (-)  Meteran  Spidol b. Peralatan umum

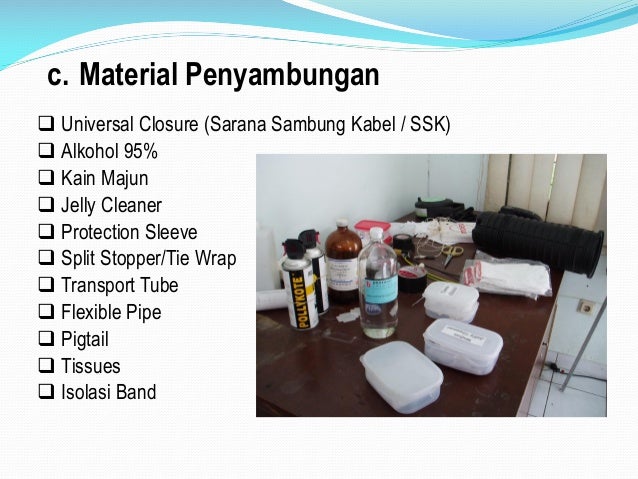

18. 18.  Universal Closure (Sarana Sambung Kabel / SSK)  Alkohol 95%  Kain Majun  Jelly Cleaner  Protection Sleeve  Split Stopper/Tie Wrap  Transport Tube  Flexible Pipe  Pigtail  Tissues  Isolasi Band c. Material Penyambungan
19. 19. a. Syarat yang harus dipenuhi sarana sambung kabel (SSK) Harus mampu melindungi fiber dari gangguan alam dan mekanis, seperti: air, panas, reaksi kimia, getaran, tension, bending/tekukan. b. Tray kabel (Cassete) Bentuk dan kapasitas tray/cassete tergantung dari jenis closure. Hal-hal yang harus diperhatikan pada waktu pengaturan serat pada tray/cassete yaitu:  Bending radius ( minimal 3 cm).  Hindari terjadinya puntiran pada core/serat.  Melindungi fiber pada titik yang menekuk. 4. Pengenalan penyambungan kabel fiber optik
20. 20. c. Persiapan penyambungan kabel fiber optik PERSIAPAN KABEL DAN CLOSURE PEMASANGAN KABEL DAN STRAIN RELIEF PERSIAPAN FIBER OPTIK PENYAMBUNGAN FIBER OPTIK PENUTUPAN CLOSURE 1) Pahami langkah-langkah secara umum

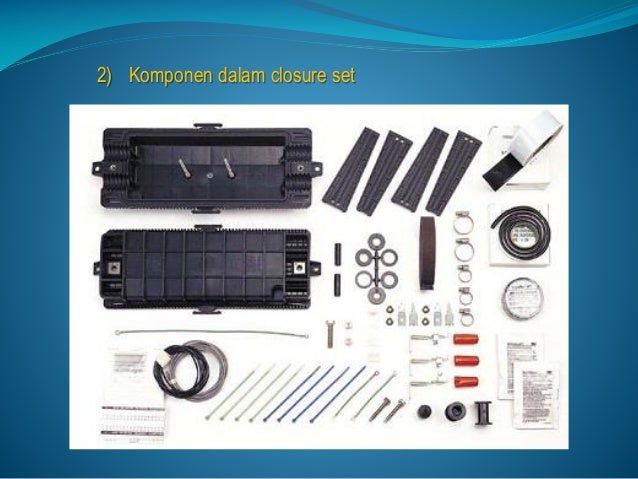

21. 21. 2) Komponen dalam closure set

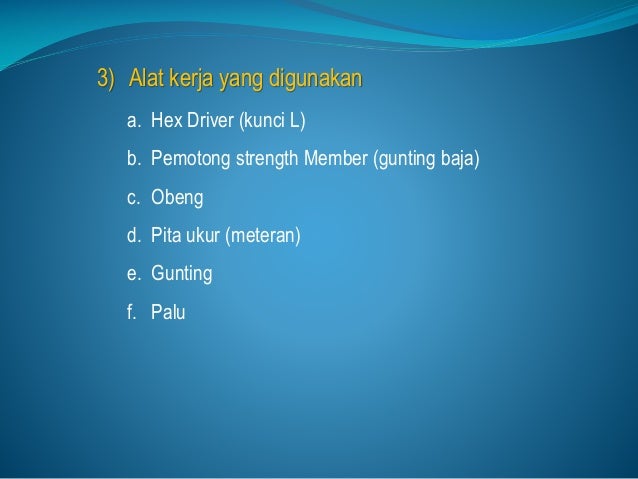

22. 22. a. Hex Driver (kunci L) b. Pemotong strength Member (gunting baja) c. Obeng d. Pita ukur (meteran) e. Gunting f. Palu 3) Alat kerja yang digunakan

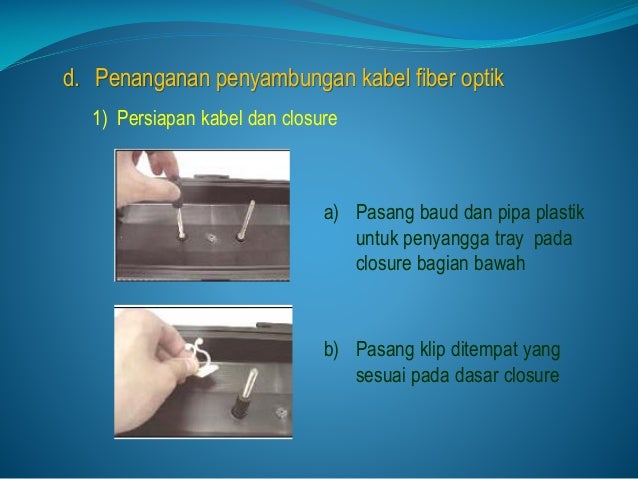

23. 23. 1) Persiapan kabel dan closure b) Pasang klip ditempat yang sesuai pada dasar closure a) Pasang baud dan pipa plastik untuk penyangga tray pada closure bagian bawah d. Penanganan penyambungan kabel fiber optik

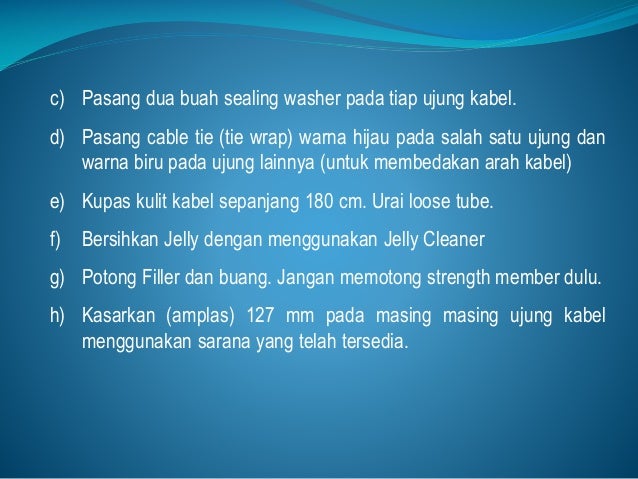

24. 24. c) Pasang dua buah sealing washer pada tiap ujung kabel. d) Pasang cable tie (tie wrap) warna hijau pada salah satu ujung dan warna biru pada ujung lainnya (untuk membedakan arah kabel) e) Kupas kulit kabel sepanjang 180 cm. Urai loose tube. f) Bersihkan Jelly dengan menggunakan Jelly Cleaner g) Potong Filler dan buang. Jangan memotong strength member dulu. h) Kasarkan (amplas) 127 mm pada masing masing ujung kabel menggunakan sarana yang telah tersedia.
25. 25. 2) Pemasangan kabel dan Strain Relief a) Isolasi kabel 3 cm dari ujung kulit kabel. Potong strength member 4,5 cm, pasang strength member pada klemnya dan kencangkan. b) Pasang kabel pada klem menggunakan hose clamp, tambatkan strength member dan kencangkan, pasang sepatu karet pada klem.

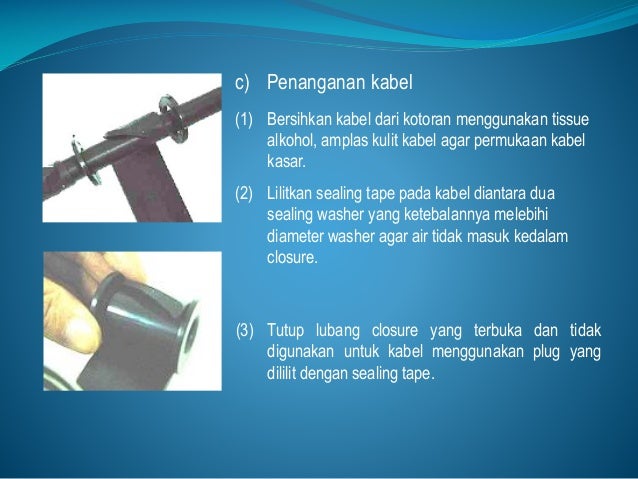

26. 26. c) Penanganan kabel (1) Bersihkan kabel dari kotoran menggunakan tissue alkohol, amplas kulit kabel agar permukaan kabel kasar. (2) Lilitkan sealing tape pada kabel diantara dua sealing washer yang ketebalannya melebihi diameter washer agar air tidak masuk kedalam closure. (3) Tutup lubang closure yang terbuka dan tidak digunakan untuk kabel menggunakan plug yang dililit dengan sealing tape.
27. 27. d) Pasang Grounding (opsi) Terminal grounding dipasang sebelum kabel ditambatkan pada klem.

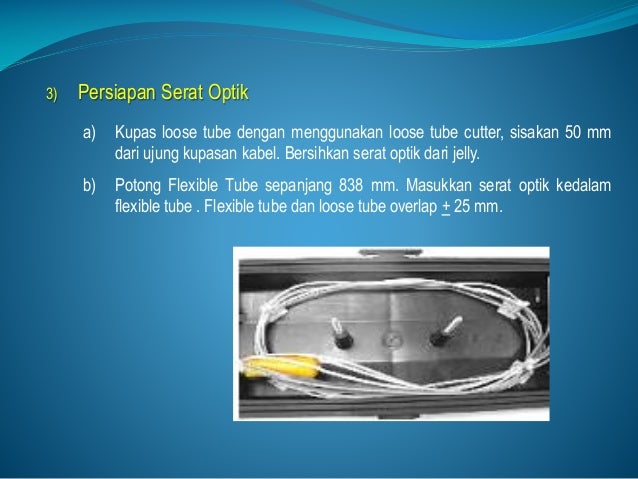

28. 28. 3) Persiapan Serat Optik a) Kupas loose tube dengan menggunakan loose tube cutter, sisakan 50 mm dari ujung kupasan kabel. Bersihkan serat optik dari jelly. b) Potong Flexible Tube sepanjang 838 mm. Masukkan serat optik kedalam flexible tube . Flexible tube dan loose tube overlap + 25 mm.

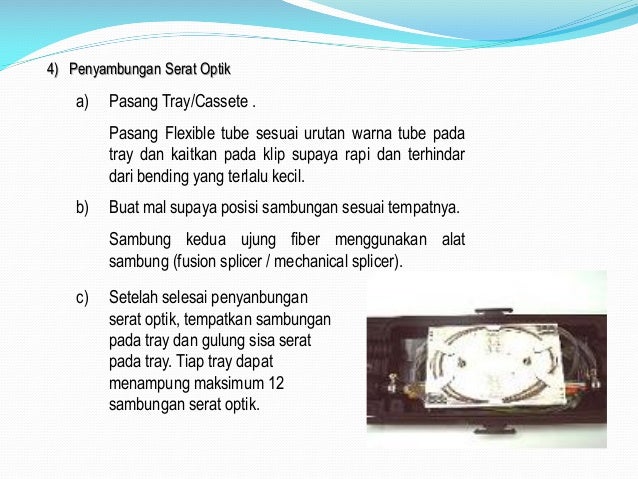

29. 29. 4) Penyambungan Serat Optik a) Pasang Tray/Cassete . Pasang Flexible tube sesuai urutan warna tube pada tray dan kaitkan pada klip supaya rapi dan terhindar dari bending yang terlalu kecil. b) Buat mal supaya posisi sambungan sesuai tempatnya. Sambung kedua ujung fiber menggunakan alat sambung (fusion splicer / mechanical splicer). c) Setelah selesai penyanbungan serat optik, tempatkan sambungan pada tray dan gulung sisa serat pada tray. Tiap tray dapat menampung maksimum 12 sambungan serat optik.

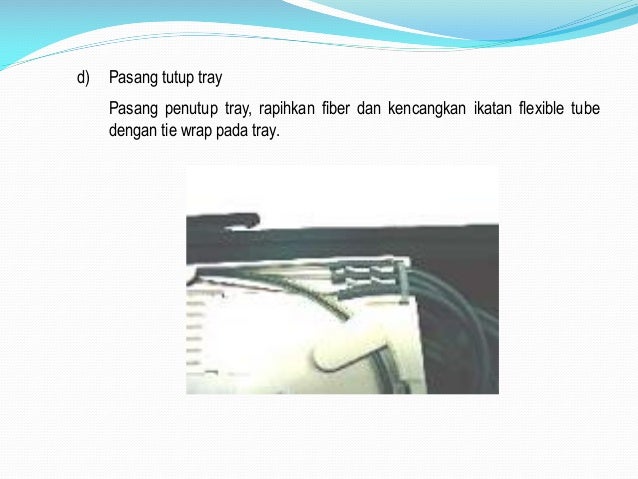

30. 30. d) Pasang tutup tray Pasang penutup tray, rapihkan fiber dan kencangkan ikatan flexible tube dengan tie wrap pada tray.

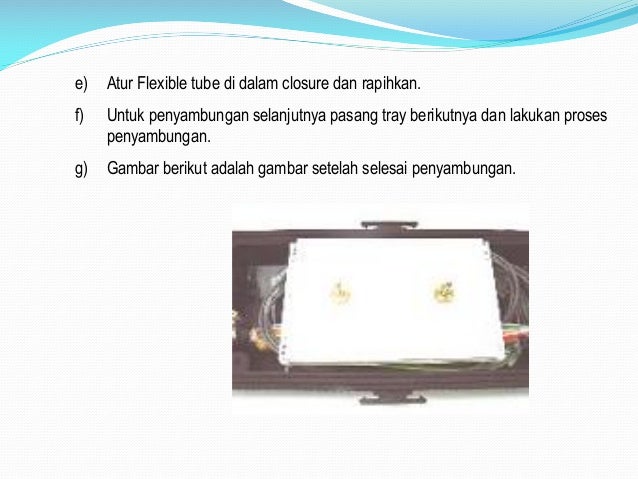

31. 31. e) Atur Flexible tube di dalam closure dan rapihkan. f) Untuk penyambungan selanjutnya pasang tray berikutnya dan lakukan proses penyambungan. g) Gambar berikut adalah gambar setelah selesai penyambungan.

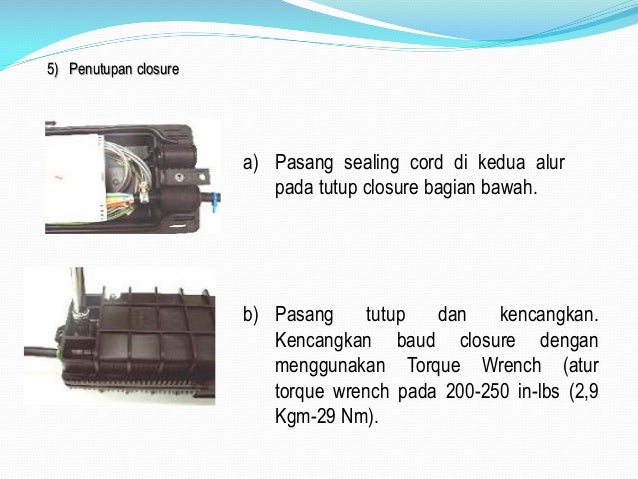

32. 32. a) Pasang sealing cord di kedua alur pada tutup closure bagian bawah. b) Pasang tutup dan kencangkan. Kencangkan baud closure dengan menggunakan Torque Wrench (atur torque wrench pada 200-250 in-lbs (2,9 Kgm-29 Nm). 5) Penutupan closure

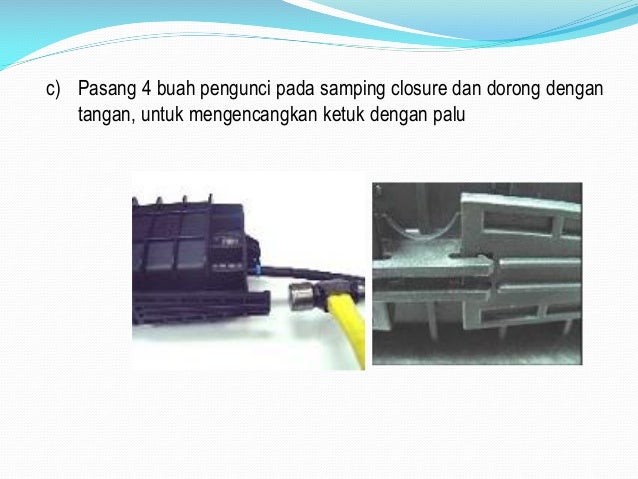

33. 33. c) Pasang 4 buah pengunci pada samping closure dan dorong dengan tangan, untuk mengencangkan ketuk dengan palu

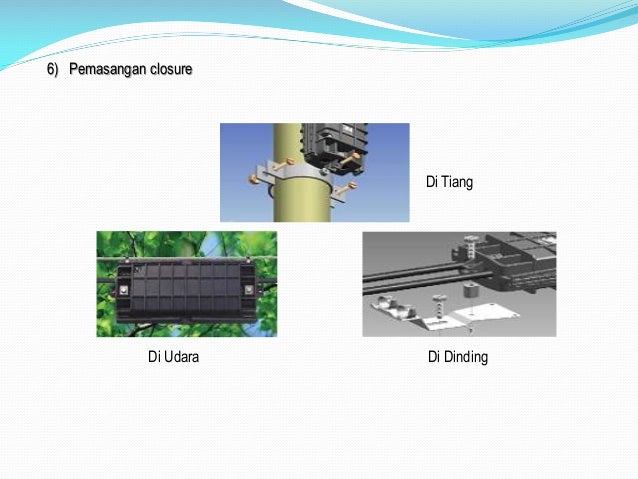

34. 34. Di Udara Di Tiang Di Dinding 6) Pemasangan closure
35. 35. Kesempatan bertanya, siapa yang mau bertanya?
36. 36. Latihan Soal: 1. Yang tidak termasuk material pada penyambungan kabel serat optik adalah (pilih 2 jawaban yang benar): a. Knife tang. b. Sealing cord. c. Heatshrink Protection sleeve. d. Fiber cleaver. 2. Yang termasuk komponen utama dalam sarana sambung kabel (closure) di antaranya adalah: a. Alcohol, tissue, splicer. b. Stripper, tool kit, cutter. c. Connectivity wire, tray, heatshrink protection sleeve. d. Heater, connector, cleaver.
